喷淋废气处理的水喷淋塔的原理介绍

水喷淋塔的工作原理是将气体中的油漆粉尘分离出来，以达到净化气体的目的。它属于微分接触逆流式，塔体内的填料是气液相接触的基本构件。漆雾废气进入塔体后，气体进入填料层，填料层上有来自于顶部的喷淋液体及前面的喷淋液体，并在填料上形成一层液膜，气体流经填料空隙时，与填料液膜接触，气体中的漆粉流质融合进水中，上升气流中流质的浓度越来越低，到塔顶时达到排放要求。液膜上的液体在重力作用下流入贮液箱，并由循环泵抽出循环。

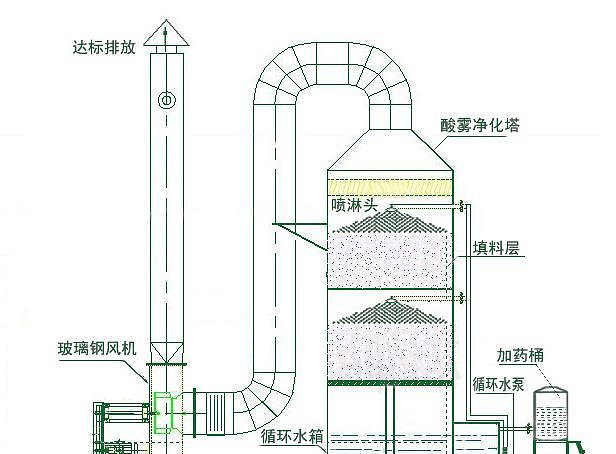

喷淋除尘塔为圆筒型结构形式，喷淋吸收系统主要由填料、喷淋装置、除雾装置、循环泵、吸收塔组成。

（1）填料: 填料主要作为布风装置，布置于吸收塔喷淋区下部的托盘内，废气通过托盘后，被均匀分布到整个吸收塔截面。这种填料对于提高接触面积是必要的，除了使主喷淋区废气分布均匀外，填料还使得废气与托盘上的液膜得到充分接触。托盘结构为带分隔围堰的多孔板，托盘被分割成便于从吸收塔人孔进出的板片，水平搁置在托盘支撑的结构上。

（2）喷淋装置: 吸收塔内部喷淋系统是由分配母管和喷嘴组成的网状系统。每台吸收塔再循环泵均对应一个喷淋层，喷淋层上安装空心锥喷嘴，其作用是将喷淋液雾化。喷淋液由吸收塔再循环泵输送到喷嘴，喷入废气中。喷淋系统能使水液在吸收塔内均匀分布，流经每个喷淋层的流量相等。

除雾装置: 用于分离废气携带的液滴。吸收塔除雾器布置于吸收塔顶部Z后一个喷淋组件的上部。废气通过液喷淋层后，再连续流经除雾器时，液滴由于惯性作用，留在挡板上。

循环水泵: 循环泵安装在喷淋塔旁，用于喷淋塔内的水循环。采用单流和单级卧式离心泵，包括泵壳、叶轮、轴、导轴承、出口弯头、底板、进口、密封盒、轴封、基础框架、地脚螺栓、机械密封和所有的管道、阀门和电机。工作原理是叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都能得到提高，从而能够被输送到高处或远处。同时在泵的入口形成负压，使流体能够被不断吸入。

（5）喷淋塔主体: 塔体采用PP材料制作，喷淋塔体采用热焊接工艺生产制作，强度高，质量可信，性能良好。
